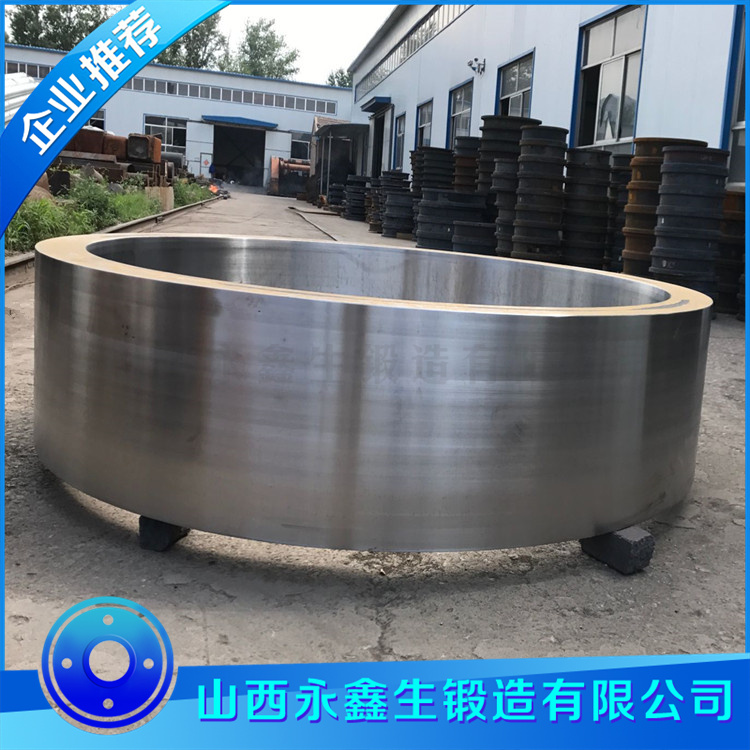

環形鍛件加工精度控制
環形鍛件加工精度控制體系
環形鍛件的精度控制是一個系統工程，需在多個環節進行精準管控。其核心控制點及流程如下圖所示：
1. 鍛造階段 - 精度的基礎
1.1 制坯精度控制
坯料計算：采用體積不變?cè)瓌t，精確計算沖孔前坯料的重量和尺寸，重量公差控制在±1%。
沖孔同心度：確保沖孔不歪斜，這是保證輾擴后壁厚均勻性的首要前提。
1.2 輾擴（Ring Rolling）過程控制
這是控制環形件宏觀形狀的最關鍵環節。
DAC（Dimension Automatic Control）系統：
激光測徑儀實時監測環件外徑和高度。
系統將測量數據與預設曲線比對，動態反饋并控制輾壓輪的進給速度，實現“無人干預”的自動化成形。
控制目標：外徑/高度公差可控制在±5mm以內（對于大型環件）。
壁厚均勻性控制：
依賴信號輥的穩定性和芯輥的剛性。
結果要求：最終成品壁厚差需控制在3-5mm以內（具體依尺寸而定）。
2. 熱處理階段 - 控制變形與應力
熱處理易導致圓度超差、翹曲等變形，必須嚴格管控。
專用工裝：使用矯形圈或立式裝爐，利用重力抵消變形。
控溫曲線：嚴格控制升溫/降溫速率（如≤80°C/h），避免熱應力導致變形。
氣氛控制：采用保護氣氛或真空熱處理，減少氧化皮，為精加工提供均勻的余量。
3. 機械加工階段 - 精度的實現
這是將鍛件轉化為合格零件的核心環節。
3.1 基準選擇與統一
“一面一孔”原則：精加工時，以一個端面和內孔（或外圓） 作為統一的定位基準，所有工序都以此基準定位，避免基準轉換誤差。
加工順序：遵循 “先基準后其他”、“先大面后小面” 的原則。
3.2 裝夾策略 - 防止“夾變形”
薄壁環件：采用液性塑料芯軸或膨脹夾具，由內孔脹緊，力均勻分布，避免夾緊力導致橢圓變形。
大型法蘭：采用端面壓緊方式，避免徑向夾緊力。
找正：使用百分表精密找正，確?；鶞?zhǔn)面跳動<0.1mm。
3.3 加工參數優化
“粗精分開”：
粗加工：高進給，大切深，去除大部分余量，目標是效率。
半精加工：留少量均勻余量（如1-2mm），目的是消除應力。
精加工：低進給，小切深，高轉速，目標是精度和表面質量。
刀具選擇：
粗加工采用高強度硬質合金刀具。
精加工采用CBN（立方氮化硼） 或陶瓷刀具，保證鍛件尺寸穩定性和表面光潔度。
冷卻：充分、均勻的冷卻液，控制切削熱引起的熱變形。
4. 關鍵精度指標與檢測方法
精度指標控制要求（示例）檢測工具與方法
內/外徑尺寸 IT7-IT8級公差 大型數顯卡尺、π尺、三坐標（CMM）
圓度 ≤ 0.05% × 直徑 三坐標（CMM）、圓度儀、V型塊+百分表
圓柱度 ≤ 0.1mm/m 三坐標（CMM）、電子水平儀
端面平面度 ≤ 0.05mm/m 平臺+打表法、激光平面干涉儀
端面跳動 ≤ 0.1mm 車床上打表測量
壁厚均勻性 ≤ 0.5% × 名義壁厚 超聲波測厚儀（網格法測量）
表面粗糙度 Ra ≤ 1.6μm (配合面) 粗糙度儀
5. 特殊工藝與技術
振動時效（VSR）：在粗加工后，采用振動方式消除殘余應力，成本低且高效，可替代部分熱時效。
在機測量：在數控機床上集成紅外測頭，加工后直接測量，根據結果自動補償?shù)毒吣p，形成閉環制造。
恒溫加工：對于超高精度環件（如航空航天軸承環），在20±1°C的恒溫車間進行精加工，消除熱脹冷縮影響。
6. 典型問題與對策
問題現象根本原因解決方案
橢圓度/棱圓度超差 熱處理變形、裝夾變形、殘余應力釋放 增加去應力工序、改進裝夾方式、采用矯形熱處理
端面振紋/粗糙度差 刀具磨損、工藝系統剛度不足 更換鋒利刀具、降低轉速和進給、采用阻尼刀桿
錐度/鼓形度 刀具軌跡與工件軸線不平行 重新調整機床主軸/導軌的平行度
尺寸不穩定 切削熱導致熱變形、刀具磨損 加強冷卻、實行刀具壽命管理、分多次加工
環形鍛件的精度控制是一個貫穿始終、系統化的工程：
始于鍛造：良好的輾擴精度是基礎。
穩于熱處理：最小化變形是
