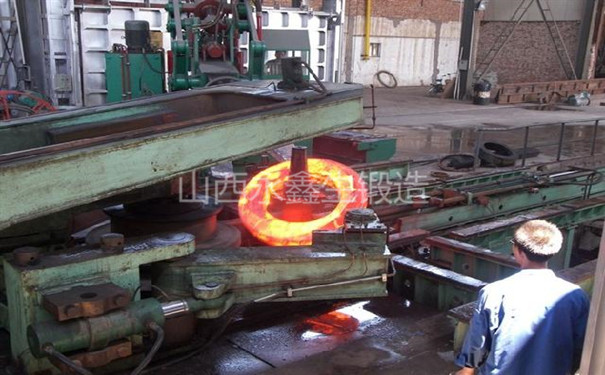

環(huán)形鍛件在生產(chǎn)中會遇到很多種缺陷。每種缺陷的原因都不相同，今天小編代表山西永鑫生鍛件廠為大家介紹一下，環(huán)形鍛件毛刺的缺陷。毛刺缺陷主要產(chǎn)生在環(huán)形鍛件兩端的內(nèi)孔緣處，毛刺是軋環(huán)加工中常見的缺陷，而且其產(chǎn)生的原因較多。

       對于完全封閉孔型軋制環(huán)形鍛件中，毛刺產(chǎn)生的主要原因有兩點(diǎn)：

1、由于軋制用毛坯軸向尺寸過大，軋制開始時毛刺擠入孔型，其端面受孔型側(cè)壁的刮削而形成毛刺；

2、是驅(qū)動輥與型輥的軸向間隙過大，軋制中軸向流動金屬進(jìn)入這個間隙形成毛刺。

       對于半封閉式孔型軋制環(huán)形鍛件中，除了以上毛刺形成原因外，還有以下幾點(diǎn)：

1、驅(qū)動輥進(jìn)給速度過小，即每轉(zhuǎn)軋制進(jìn)給量過小，使軋制變形集中于環(huán)件內(nèi)外表面，產(chǎn)生軸向金屬流動造成毛刺；

2、驅(qū)動輥軋制中軸向跳動過大，使環(huán)形鍛件產(chǎn)生一般大軸向變形或使環(huán)件端面產(chǎn)生刮削造成毛刺；

3、脫料板位置過高或過低，使環(huán)件端面產(chǎn)生刮削造成毛刺；

4、軋制用毛坯孔緣角或倒角過小，不能充分容納軸向流動金屬造成毛刺。

       上述各種毛刺生產(chǎn)的原因經(jīng)常交互作用，使得毛刺的成因變得復(fù)雜。只要針對以上各種原因，采取相應(yīng)的措施進(jìn)行調(diào)整，任然可以有效防止毛刺的產(chǎn)生和長大。

文章原創(chuàng)如需轉(zhuǎn)載請注明永鑫生鍛造廠提供！
