新浪微博
騰訊微博
環(huán)形鍛件的退火介紹
發(fā)布時(shí)間：2016-11-23 點(diǎn)擊數(shù)：3137

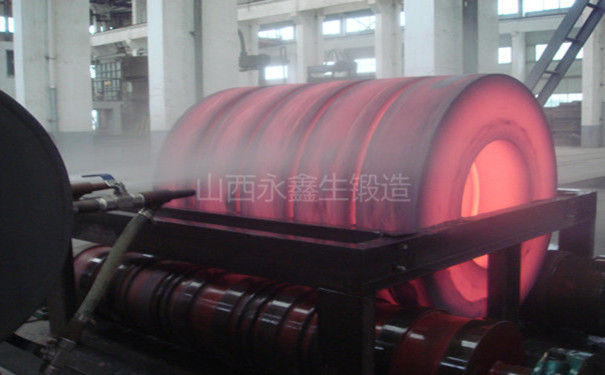

環(huán)形鍛件的退火通常是將鍛件緩慢加熱到Ac1以下一定溫度，保溫一段時(shí)間，然后緩慢冷卻的熱處理工藝。去應(yīng)力退火的目的是消除環(huán)形鍛件的內(nèi)應(yīng)力，以減少和防止環(huán)形鍛件在后續(xù)加工和使用過程中發(fā)生變形或開裂。
環(huán)形鍛件去應(yīng)力退火溫度為Ac1-100~200℃。在這一溫度下，環(huán)形鍛件的內(nèi)部組織不發(fā)生變化。加熱溫度越高，內(nèi)應(yīng)力消除得越徹底。當(dāng)溫度超過600℃時(shí)，應(yīng)力即可基本完全消除。機(jī)械加工中的去應(yīng)力退火應(yīng)在粗加工之后、精加工之前進(jìn)行，退火溫度應(yīng)取下限或更低些。對(duì)薄壁的環(huán)形鍛件，為防止其變形，退火溫度應(yīng)適當(dāng)降低。對(duì)于淬火（經(jīng)回火）或調(diào)質(zhì)過的環(huán)形鍛件，去應(yīng)力退火溫度應(yīng)低于回火溫度，以免降低硬度和強(qiáng)度。
保溫時(shí)間與環(huán)形鍛件大小及裝爐量有關(guān)，一般為2～4h。環(huán)形鍛件截面厚度較大或裝爐量較大時(shí)，保溫時(shí)間可取上限或適當(dāng)延長。
為避免冷卻過程中造成新的熱應(yīng)力，保溫后應(yīng)緩慢冷卻，通常隨爐冷至300℃以下出爐空冷。
文章原創(chuàng)如需轉(zhuǎn)載請(qǐng)注明永鑫生鍛件廠提供！
我們只做好鍛件 環(huán)形鍛件louisianapralinefactory.com
文章原創(chuàng)如需轉(zhuǎn)載請(qǐng)注明永鑫生鍛造廠提供！
