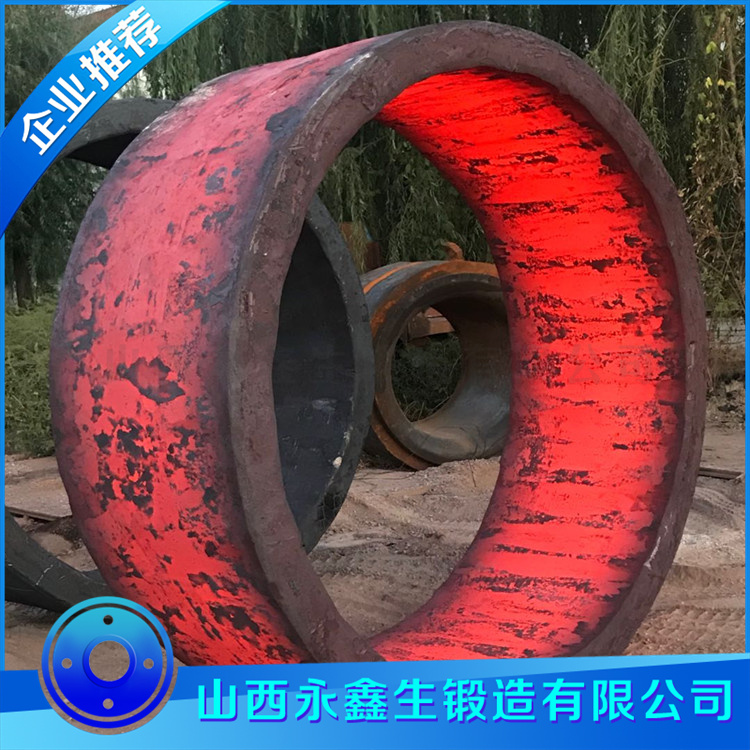

齒圈鍛件是齒輪傳動系統中的核心部件，廣泛應用于工程機械、風電、礦山設備等領域。其技術條件需兼顧高強度、耐磨性和尺寸精度，以下是詳細技術解析：

一、材料與化學成分

常用材料

合金結構鋼：42CrMo（高強度）、34CrNiMo6（高韌性）、20CrMnTi（滲碳淬火用）

特殊要求：風電齒圈需滿足EN 10084標準，S/P含量≤0.015%。

成分控制

關鍵元素：Cr（0.8~1.2%）、Mo（0.15~0.25%）提升淬透性；Ni（1.5~2.0%）改善低溫韌性。

有害元素：As/Sn/Sb等殘余元素總量≤0.025%（防止回火脆性）。

二、鍛造工藝關鍵點

坯料制備

采用鋼錠或連鑄坯，需經鐓粗+沖孔+輾環成形，鍛造比≥4。

輾環控制：溫度區間900~1100℃，終軋溫度≥850℃（避免混晶）。

預加工余量

齒坯預留單邊5~10mm加工量（滲碳件需考慮變形補償）。

三、熱處理技術要求

熱處理類型工藝參數目標性能

調質 淬火（850℃油冷）+ 回火（550℃） 硬度HB 280-320，芯部韌性

滲碳淬火 滲碳層深1.5~2.0mm（930℃×20h），表面HRC 58-62 耐磨性提升50%

感應淬火 高頻加熱（頻率50kHz），淬硬層深3~5mm 齒面硬度HRC 55以上

四、尺寸與形位公差

基準要求

內孔圓柱度≤0.02mm/100mm（作為齒輪加工基準）。

齒部關鍵公差

齒圈徑向跳動：≤0.05mm/m（風電齒圈要求≤0.1mm總跳動）。

齒向偏差：≤0.03mm/100mm齒寬。

五、無損檢測與缺陷控制

檢測方法

UT檢測：按JB/T 1269-2014，驗收等級Ⅱ級（缺陷當量≤Φ3mm）。

磁粉檢測：齒根圓角處不允許任何線性缺陷（裂紋、折疊）。

白點預防

鍛后緩冷（≤20℃/h）至150℃以下，氫含量≤1.5ppm。

六、機械性能指標

強度：42CrMo調質后抗拉強度≥900MPa（風電齒圈要求≥1000MPa）。

沖擊韌性：-40℃下AKv≥35J（極寒工況特殊要求）。

接觸疲勞強度：通過臺架試驗驗證（≥1500MPa接觸應力下壽命＞1×10?次）。

七、表面與齒部處理

精加工前要求

表面粗糙度Ra≤6.3μm（磨削前需達到Ra3.2μm）。

齒部強化

噴丸處理：阿爾門強度0.4~0.6mmA，覆蓋率100%（提升疲勞壽命30%）。

八、特殊應用場景要求

風電齒圈：

需通過GL認證或DNV標準，全截面硬度差≤HB30。

礦山重型齒圈：

齒面激光熔覆耐磨合金（如WC-Co），硬度HRC 60以上。

常見失效模式與對策

問題1：齒面早期剝落

→ 優化滲碳層梯度（表層碳濃度0.8~1.0%）。

問題2：安裝變形超差

→ 增加去應力退火（600℃×4h緩冷）。

執行標準參考

國內：GB/T 3480.5-2021（齒輪承載能力計算）、JB/T 6396-2006（大型齒輪鍛件）。

國際：ISO 6336（齒輪強度標準）、AGMA 2001-D04（美國齒輪鍛件協會規范）。

如需具體材料（如34CrNiMo6）的工藝曲線或某類齒圈（如船用齒輪）的專項要求，可進一步補充說明。
