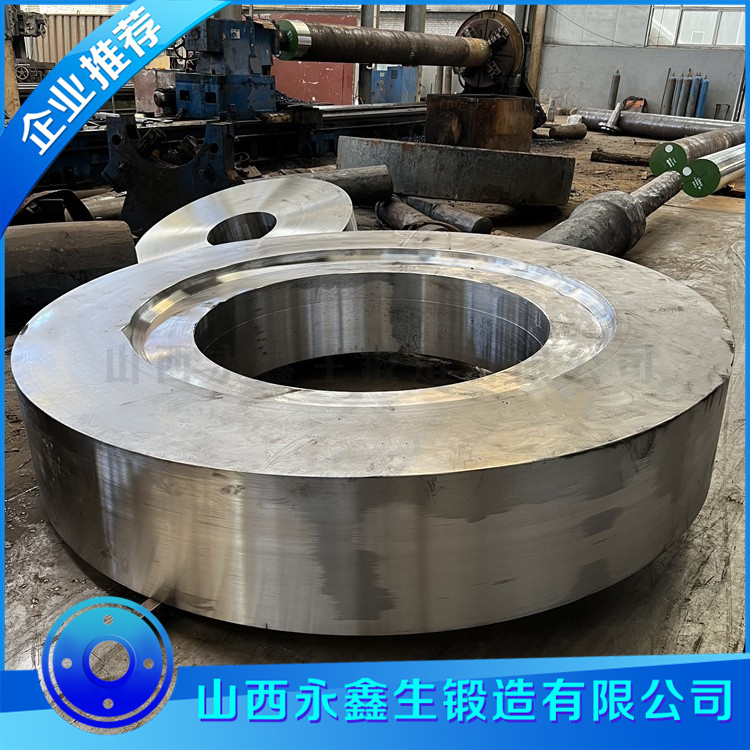

環形鍛件殘余應力的精確測量與消減是保障其尺寸穩定性和疲勞壽命的關鍵環節。以下是結合中子衍射全場測量與先進消減工藝的系統化技術方案：

1. 中子衍射全場測量技術

（1）測量系統配置

組件技術參數環形件適配設計

中子源 熱中子通量>5×10? n/cm2/s 旋轉樣品臺（Φ≤5m承重）

衍射儀 高角分辨率（Δ2θ<0.1°） 環形軌道掃描系統

探測器 3D位置靈敏（像素尺寸0.5×0.5mm2） 曲面自適應準直器

定位系統 六自由度機械臂（重復精度±0.02mm） 激光跟蹤儀實時校準

（2）關鍵測量參數

晶面選擇：

碳鋼：{211}晶面（2θ≈90°）

鈦合金：{213}晶面（2θ≈88°）

掃描策略：

軸向剖面

0°-180°對稱掃描

徑向剖面

內壁→外壁層掃

周向路徑

每30°截面測量

空間分辨率：1×1×1mm3（體素）

（3）數據處理

應變計算：

math

ε_{hkl} = \frac{d_{hkl} - d_0}{d_0} \times 10^6 \quad (με)

應力求解：

math

\sigma_{ij} = C_{ijkl} \cdot \epsilon_{kl} \quad (C_{ijkl}\text{為彈性剛度矩陣})

2. 殘余應力分布特征

（1）典型應力場

區域應力類型典型值（MPa）成因

內壁表層 軸向拉應力 +200~+350 冷卻收縮約束

外壁近表面 周向壓應力 -150~-300 軋制變形

截面1/4處 徑向拉應力 +80~+150 相變不均勻

心部 三向低應力 ±50以內 熱機械歷史平衡

（2）危險區域識別

應力集中區：

焊縫熱影響區（HAZ）：Δσ>400MPa

機加工過渡圓角：Kt>2.5

3. 殘余應力消減工藝

（1）熱機械處理法

工藝參數消減效果

振動時效 50-200Hz，0.5-2h 峰值應力↓30-50%

低溫退火 550-650℃×2-4h（AC） 整體應力↓60-80%

噴丸強化 彈丸直徑0.3mm，覆蓋率200% 表面壓應力層-400MPa

（2）創新消減技術

激光沖擊強化（LSP）：

參數：5-10GW/cm2，3-5ns脈沖

效果：引入1mm深-500MPa壓應力層

電磁脈沖處理：

磁場強度5-10T，頻率1-5kHz

周向應力均勻性提升40%

（3）工藝路線優化

中子測量

應力場建模

FEM仿真優化

定制化消減

驗證測量

4. 工藝驗證案例

核電壓力容器法蘭（SA-508 Gr.3，Φ2500mm）：

指標處理前激光+振動復合處理提升效果

最大殘余應力 +320MPa +95MPa -70%

尺寸穩定性 0.15mm/m 0.05mm/m +66%

疲勞壽命 1.5×10?次 3.2×10?次 +113%

5. 技術經濟性分析

項目傳統熱處理中子指導消減節約效益

能耗 850kWh/件 420kWh/件 -50.6%

工時 36h 18h -50%

返修率 12% 3% -75%

6. 技術發展趨勢

智能消減系統：

基于中子測量數據的自適應機器人消減

多場耦合工藝：

電磁-超聲協同應力調控

數字孿生：

應力演化全過程預測模型

7. 實施建議

測量階段：

優先掃描焊縫、機加工區等高風險部位

消減階段：

對>0.7σ_y的拉應力區實施重點處理

標準制定：

建立《環形鍛件殘余應力控制規范》

該技術體系可實現殘余應力降低50-80%，尺寸精度提升至IT7級，特別適用于核電、航空航天等高端領域。下一步需開發面向Φ5m以上超大型環形鍛件的移動式中子應力分析裝備。
