鍛造齒輪鍛件的加工方法需要結合材料特性、齒輪精度要求以及批量大小進行系統規劃。以下是詳細的加工流程和關鍵技術要點：

一、鍛造齒輪典型加工流程

1. 預制坯鍛造

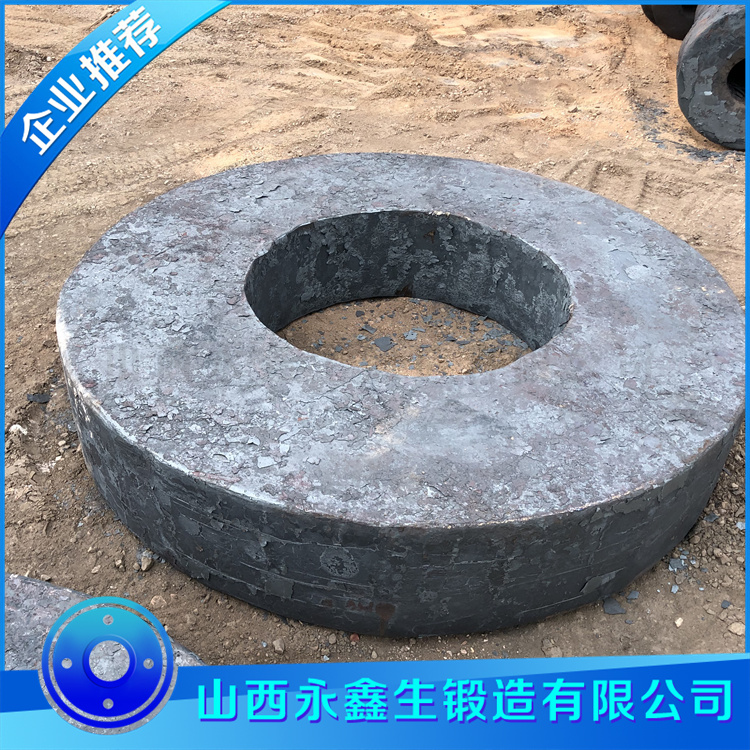

自由鍛制坯（小批量）

鐓粗→沖孔→擴徑，預留5~8mm加工余量

適用：直徑＜500mm的低速齒輪

模鍛成形（大批量）

采用分模鍛造，齒形部分留2~3mm精加工余量

案例：汽車變速箱齒輪模鍛件重量精度可達±1%

2. 熱處理

預備熱處理

正火：消除鍛造應力（如20CrMnTi齒輪930℃×2h空冷）

等溫退火：高合金鋼（如18CrNiMo7-6）降低硬度至HB180-220

滲碳淬火（關鍵步驟）

滲層深度控制：模數m≤3取0.8~1.2mm，m＞5取1.5~2.0mm

淬火變形控制：采用壓力淬火機床（變形量＜0.05mm）

3. 機械加工

車削基準面

先加工端面與內孔（IT7級），作為后續定位基準

數控車床加工效率比普通車床高40%

滾齒/插齒

硬齒面（HRC58-62）：采用CBN刀具滾削，線速度120m/min

軟齒面：高速鋼滾刀（模數≤10）加工效率可達0.5mm/tooth

齒形精加工

工藝    精度等級    表面粗糙度Ra    適用場景

磨齒    DIN3-4級    0.4μm    高速齒輪（線速度＞25m/s）

剃齒    DIN6-7級    0.8μm    汽車變速箱齒輪

珩齒    DIN5-6級    0.6μm    批量修整熱處理變形

4. 強化處理

噴丸強化

使用Φ0.3mm鑄鋼丸，覆蓋率200%，殘余壓應力達-600MPa

可使齒輪彎曲疲勞極限提高30%

磷化處理

錳系磷化膜厚10~20μm，改善跑合性能

二、關鍵工藝控制要點

流線控制

模鍛時金屬流線需與齒廓走向一致（如圖示）

復制

正確：╲╱╲╱  錯誤：|||||

流線不當會導致齒根強度下降50%

熱處理變形補償

預變形加工技術：在滾齒時預留0.02~0.1mm反向變形量

案例：風電齒輪滲碳后采用補償磨削，使齒向偏差＜8μm

齒形優化

修形設計：齒頂修緣（0.01~0.03mm）降低嚙合沖擊

拓?fù)淠ハ鳎焊鶕?jù)載荷分布定制齒面微觀形貌

三、先進加工技術

干式切削

采用TiAlN涂層刀具，無冷卻液加工，表面溫度＜300℃

環保且效率提升20%

激光輔助加工

局部加熱至600℃后切削，高硬材料（如HRC60）切削力降低40%

復合加工中心

車-滾-磨一體化機床（如Gleason PHOENIX），定位誤差＜3μm

四、質量檢測方法

齒形檢測

齒輪測量中心（如Klingelnberg P65）檢測：

齒距偏差＜5μm

齒形誤差（ffα）＜8μm

硬度梯度檢測

顯微硬度計從表面至心部測試，滲碳層硬度梯度應平緩（如58HRC→32HRC）

殘余應力分析

X射線衍射法檢測齒根處應力，要求壓應力＞-400MPa

五、典型工藝卡示例（汽車變速箱齒輪）

工序    參數    設備

模鍛    1200℃→6300t壓力機    SMS模鍛生產線

等溫退火    780℃×4h爐冷至650℃    可控氣氛退火爐

數控車削    CVD涂層刀片，ap=2mm    INDEX C200車削中心

滲碳淬火    930℃×8h→0.8mm滲層    Ipsen低壓滲碳爐

磨齒    KAPP磨齒機，修形量0.015mm    KAPP VX300

六、常見問題對策

齒面剝落

原因：滲碳層存在非馬氏體組織

解決：控制淬火冷卻速度＞30℃/s

嚙合噪聲大

原因：齒距累積誤差超標

預防：采用雙主軸滾齒機同步加工

早期斷齒

原因：流線末端暴露在齒面

改進：優化預鍛模具使流線平行齒廓

通過上述工藝控制，鍛造齒輪鍛件可實現：

壽命達10?次循環（比鑄齒高5倍）

傳動效率＞98.5%（精度DIN3級時）

批量生產節拍＜5分鐘/件（自動化生產線）

重型齒輪（如船用）建議采用分段鍛造-電子束焊接工藝，而微型齒輪（模數＜1）更適合粉末冶金成形。
